Частотные преобразователи INNOVERT VENT

INNOVERT VENT это частотный преобразователь, разработанный специально для работы с трёхфазными асинхронными двигателями вентиляторов. В России уже успешно используется более 317 898 преобразователей INNOVERT. INNORED также предлагает независимые решения для вентиляции и доступные станции управления насосами. Все продукты компании соответствуют требованиям качества и безопасности, что подтверждается декларацией о соответствии
INNOVERT.

Преобразователь частоты INNOVERT VENT серии А

INNOVERT VENT — это частотный преобразователь, который не требует программирования.
Он уже настроен для работы с вентилятором.
Регулировать его можно вручную при помощи встроенного потенциометра.
Ввод в эксплуатацию происходит быстро и просто
Мощность преобразователя может варьироваться от 0,12 до 110 кВт.

Также существует вариант частотного преобразователя серии «В», который:

имеет открытый доступ к программированию параметров,
может работать от датчика по аналоговому входу 0–10 В (4–20 мА),
может работать по протоколу Modbus (RS485),
имеет 15 предустановленных скоростей,
для управления электродвигателями дымососов необходимо использовать преобразователи общепромышленной серии INNOVERT ISD mini PLUS или ITD.

Параметры оборудования

Окружающая среда	Окружающая температура	-10°C… + 40°C (без обледенения)
	Влажность воздуха	Макс. 95% (без конденсата)
	Абсолютная высота	Ниже 1000 м
	Вибрация	Макс. 0,5 g
Конструкция	Охлаждение	Принудительное воздушное охлаждение
Конструкция	Класс защиты	IP 20
Установка	Место монтажа	До 45 кВт (пластиковый корпус) — в шкафу От 55 кВт и выше (металлический корпус) — в шкафу или на стене
Вход	Номинальное напряжение и частота	Трехфазное, 380В, 50/60 Гц; Однофазное, 220В, 50/60 Гц.
Вход	Допустимый диапазон напряжения	Трехфазное, 380В: 380~440В; Однофазное, 220В: 170В~240В.
Выход	Напряжение	Трехфазное, 380В: 0~380В; Трехфазное, 220В: 0~220В.
Дисплей	Четырёхразрядный экранный дисплей, индикаторное световое табло

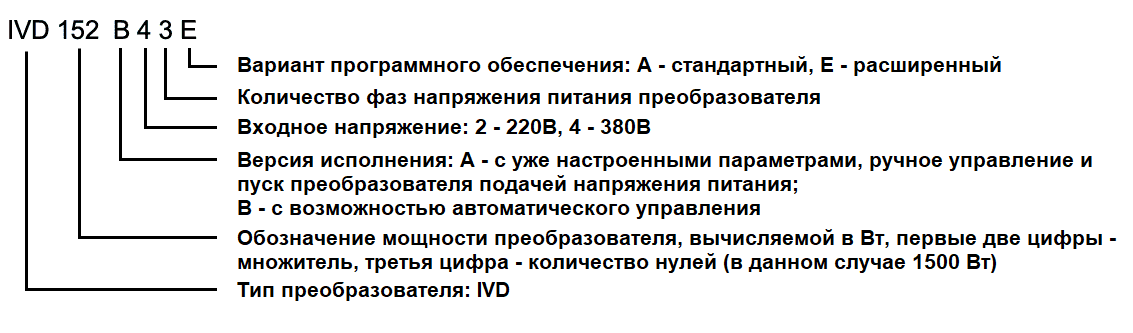

Кодообразование

Номинальные характеристики частотного преобразователя

Модель	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]
IVD121A21E IVD121B21E	0,12	0,8	0,96
IVD181A21E IVD181B21E	0,18	1	1,2
IVD251A21E IVD251B21E	0,25	1,5	1,8
IVD401A21E IVD401B21E	0,4	2,5	3
IVD551A21E IVD551B21E	0,55	3,5	4,2
IVD751A21E IVD751B21E	0,75	5	6
IVD112A21E IVD112B21E	1,1	6	7,2
IVD152A21E IVD152B21E	1,5	7	8,4
IVD222A21E IVD222B21E	2,2	11	13,2
IVD302A21E IVD302B21E	3,0	13	15,6
IVD401A43E IVD401В43E	0,4	1,5	1,8
IVD751A43E IVD751В43E	0,75	2,7	3,24
IVD112A43E IVD112B43E	1,1	3,0	3,6
IVD152A43E IVD152В43E	1,5	4,0	4,8
IVD222A43E IVD222В43E	2,2	5	6
IVD302A43E IVD302В43E	3,0	6,8	8,16
IVD402A43E IVD402В43E	4,0	8,6	10,32
IVD552A43E IVD552В43E	5,5	12,5	15
IVD752A43E IVD752В43E	7,5	17,5	21
IVD113A43E IVD113В43E	11	24	28,8
IVD153A43E IVD153В43E	15	33	39,6
IVD183A43E IVD183В43E	18,5	40	48
IVD223A43E IVD223В43E	22	47	54
IVD303A43E IVD303В43E	30	65	72
IVD373A43E IVD373В43E	37	80	96
IVD453A43E IVD453В43E	45	90	108
IVD553A43E IVD553В43E	55	110	132
IVD753A43E IVD753В43E	75	152	182,4
IVD903A43E IVD903В43E	90	176	211,2
IVD114A43E IVD114В43E	110	210	252

Габаритные и установочные размеры

Мощность (кВт)	Вход питания	W (мм)	H (мм)	D (мм)	A (мм)	B (мм)	Ød (мм)
0,12-2,2	1ф 220В	68	132	102	120	57	4,5
3,0	1ф 220В	72	142	112,2	130	61	4,5
0,4-3,0	3ф 380В	72	142	112,2	130	61	4,5
4,0-7,5		85	180	116	167	72	4,5
11, 15		106	240	153	230	96	4,5
18,5-30		151	332	167	318	137	7
37, 45		217	400	201	385	202	7
55		300	470	244	440	200	9
75-110		278	630	314	612	200	9
