Программа поставок цилиндрических редукторов состоит из трех серий

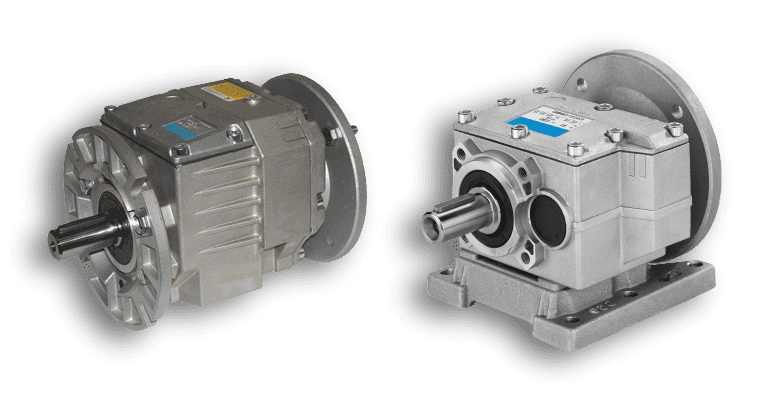

Стандартные коаксиальные мотор-редукторы с алюминиевым корпусом — типоразмеры 402/3A-502/3A-602/3A-602/3A — подходят для всех областей применения. Подходят для тяжелых условий эксплуатации благодаря жесткой усиленной конструкции корпуса.
Компактные коаксиальные мотор-редукторы с алюминиевым корпусом — типоразмеры 202/3A-302/3A-452/3A-452/3A. Эта серия специально разработана для применений, где длина привода имеет решающее значение. Эти редукторы не рекомендуются для высоких радиальных нагрузок или переменных ударных нагрузок из-за меньшего шага подшипников.
Это самые компактные цилиндрические соосные редукторы, представленные на рынке!
Прецизионная обработка шестерен осуществляется на обрабатывающем центре Reishauer, что обеспечивает повышенную плавность и бесшумность.
Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе изготавливаются по модульному принципу: модульная база редуктора состоит из входного фланца для двигателя, монтажных лап, боковых фланцев, входного и выходного цельных валов.
Запатентованная концепция съемных лап на сегодняшний день является уникальной.
То же, что и SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO и PUJOL.
Все редукторы поставляются с синтетическим маслом и не требуют технического обслуживания в течение всего срока службы.
Редукторы типоразмеров 202/3A-302/3A-452/3A поставляются заполненными маслом для установки в любом монтажном положении, пожалуйста, указывайте монтажное положение при заказе типоразмеров 202/3A-302/3A-452/3A.
Обратитесь в отдел продаж, чтобы запросить чертежи.
|
Типоразмер редуктора
|
Передаваемый момент (Нм)
|
Мощность присоединяемых двигателей (кВт)
|
Диаметр выходного вала (мм)
|
Передаточные числа
|
Габаритные размеры
|
|
202А
|
70
|
0,18...0,55
|
14, 16, 20, 24, 25
|
3,44…61,89
|
 |
|
302А
|
120
|
0,25…1,5
|
14, 16, 19, 20, 24, 25, 28
|
3,44…61,89
|
|
|
402
(412А)
|
160
|
0,37…3,0
|
14, 16, 19, 20, 24, 25
|
3,52…61,88
|
|
| 403А
(413А) | 160 | 0,12…0,37 | 14, 16, 19, 20, 24, 25 | 38,40…216,30 | |
|
452А
|
300
|
0,75…4,0
|
24, 25, 28, 30, 35
|
3,61…60,90
|
|
|
502A
(512А)
| 350 |
0,75…5,5
|
24, 25, 28, 30, 35
|
3,61…60,90
|
|
| 503А
(513А) | 350 | 0,18…1,1 | 24, 25, 28, 30, 35 | 39,79…480,16 | |
|
602А
(612А)
| 520 |
1,1…7,5
|
28, 30, 35, 38, 40
|
3,61…60,90
|
|
| 603А
(613А) | 520 | 0,18…1,5 | 28, 30, 35, 38, 40 | 39,79…363,63 | |
|
Типоразмер редуктора
|
SITI
|
Bonfiglioli
|
STM
|
SEW Eurodrive
|
Motovario
|
LENZE
|
|
202А
|
|
С112
|
32/2
|
R17
|
|
GST03, GST04
|
|
302А
|
HLC20, HL25
|
С112, С212
|
32/2, 40/2
|
R17, R27
|
HA32, HA42
|
GST03, GST04
|
|
402/3А
(412/13А) |
HLC20, HL25
|
С112, С212/3
|
32/2, 32/3, 40/2, 40/3, 50/2, 50/3
|
R17, R27, R37
|
HA32/3, HA42/3
|
GST04, GST05
|
|
452А
|
HL30
|
С312
|
|
R47
|
HA52
|
GST06
|
|
502/3А
(512/13А) |
HL30
|
С312/3
|
60/2, 60/3
|
R47
|
HA52/3
|
GST06
|
|
602/3А
(612/13А) |
HL30
|
С352/3, С412/3
|
60/2, 60/3
|
R57
|
HA62/3
|
GST06
|
|
Типоразмер редуктора
|
SITI
|
STM
|
SEW Eurodrive
|
Motovario
|
NORD
|
HANSEN
|
FLENDER
|
David Brown
|
|
402/3A
|
HL25
|
50/2, 50/3
|
R27, R37
|
H032/3
|
SK272/3, SK372/3
|
SFN14
|
DZ38
|
M0232/M033
|
|
602/3А
|
|
60/2, 60/3
|
R47, R57
|
H052/3
|
SK472/3, SK572/3
|
SFN24
|
DZ48
|
|
|
|
Тип |
Диаметр вала
|
Мощность двигателя
|
Обороты на выходе |
Габаритные размеры |
|
Российский |
4МЦ2С-50 |
22 |
0,25-1,5 |
25-180 |
|
|
INNOVARI (Италия) |
P302A |
20 |
0,25-1,5 |
22,6-407 |
|
|
Российский |
4МЦ2С-63 |
28 |
0,55-3 |
28-400 |
|
|
INNOVARI (Италия) |
P502A |
28 |
0,75-5,5 |
23-388 |
|
|
Российский |
4МЦ2С-80 |
35 |
0,75-7,5 |
28-400 |
|
|
INNOVARI (Италия) |
P602A |
35 |
1,1-7,5 |
23-388 |
|
